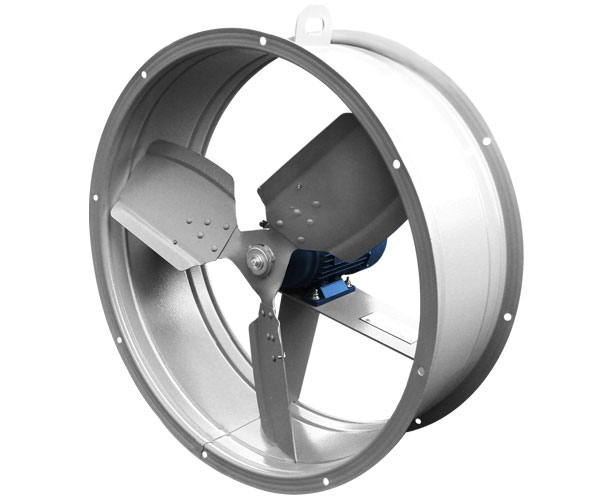

Вентилятор осевой ВО 06-300

Вентиляторы осевые ВО 06-300 низкого давления могут работать в составе систем приточно-вытяжной канальной и бесканальной вентиляции (с сопротивлением не выше 350 Па), воздушного отопления и кондиционирования. Допускается эксплуатация вентиляторов ВО 06-300 в составе технологического оборудования, если условия эксплуатации не нарушают требования, установленные производителем, - сварочные и покрасочные участки, сушильные камеры, градирни, проветривание подвалов, тоннелей, гаражей, подземных парковок и др. Также применяются в составе отопительных агрегатов серии АО-2.

Рабочая среда – воздух, не содержащий взрыво- или пожароопасных компонентов, температурой от -40 °С до +40 °С.

Общие сведения

• Низкого давления
• Одностороннего всасывания
• Для типоразмеров 3,15; 4; 5; 6,3; 8-три лопатки на колесе
• Для типоразмеров 10; 12,5-пять лопаток на колесе
• Предназначены для применения в системах приточно-вытяжной вентиляции с сопротивлением сети не более 350 Па и для комплектации отопительно-вентиляционных агрегатов
• Максимальная запыленность рабочей среды для вентилятора 100 мг/мᵌ
• Применяются в стационарных системах зданий и сооружений гражданского назначения, а также гаражей, подвалов, туннелей, станций технического обслуживания и так далее

Конструкция и монтаж

Осевые вентиляторы ВО 06-300 отличаются простой и надежной конструкцией, высоким КПД при одновременно низком потреблении электроэнергии.

Вентиляторы осевые ВО 06-300 поставляются заказчику в полностью собранном виде в заводской упаковке. В конструкцию агрегата входят цилиндрический корпус, внутри которого размещено лопастное колесо и двигатель.

Корпус вентилятора ВО 06-300 выполнен в виде свальцованной цилиндрической обечайки, на торцах которой предусмотрены монтажные фланцы для подсоединения оборудования к воздуховодам вентиляционной магистрали.

Рабочее колесо клепаной конструкции в зависимости от типоразмера может насчитывать 3 или 5 лопастей (обычно правого направления).

Электрический двигатель асинхронного типа размещен соосно рабочему колесу, ступица которого напрессована на ротор привода.

В целях защиты от попадания посторонних предметов осевые вентиляторы с торца закрываются решеткой.

Вентилятор изготавливается в двух вариантах:

• компоновка 1 – без ног
• компоновка 2 – с ногами

По направлению потока воздуха:

• направлению потока воздуха от двигателя (по умолчанию)
• направлению потока воздуха к двигателю

Условия эксплуатации

Данный тип вентиляторов предназначен для эксплуатации в условиях:

• умеренного климата (У) от -45 °С до +40 °С
• тропического климата (Т) от -10 °С до +45 °С
• умеренно-холодного/холодного климата (УХЛ/ХЛ) от -60 °С до +40 °С

Технические характеристики

Выпускаемые типоразмеры

№3,15, №4,0, №5,0, №6,3, №8,0, №10,0, №12,5
