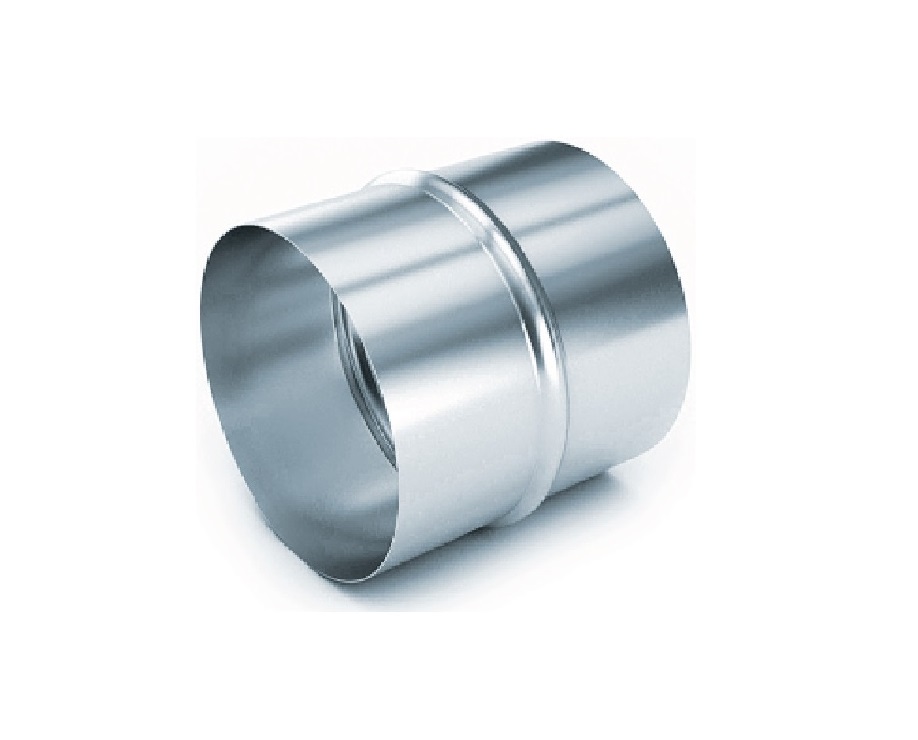

Ниппель / муфта

✓ Всегда в наличии / под заказ Доставка по всей России

Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты, BIM-модель

Технические данные

Характеристики

БрендВЕНТАР-С

Форма сечениякруглое и прямоугольное

Типоразмеров22

Изготовлениепо размерам заказчика

Подробно

Описание

Ниппель предназначен для соединения воздуховодов между собой, муфта — для соединения фасонных изделий между собой.

Изготавливается из оцинкованной стали по ГОСТ 14918. По запросу — нержавеющая сталь AISI 430 и AISI 304 или чёрная сталь. Поставляется в стандартных типоразмерах либо по размерам заказчика с нужной толщиной металла и типом соединения.

Пример обозначения355 - 120 - 0,55

Материалоцинкованная сталь

Форма сечениякруглое и прямоугольное

Типоразмеров22

Исполнений2

Срокпо запросу

Технические характеристики

Пример обозначения	355 - 120 - 0,55
Назначение	детали систем приточной и вытяжной вентиляции
Материал корпуса	оцинкованная сталь по ГОСТ 14918, толщина 0,55–1,0 мм
Материал по заказу	нержавеющая сталь AISI 430 / AISI 304, чёрная сталь
Форма сечения	круглое и прямоугольное
Изготовление	серийное и по размерам заказчика
Гарантия	12 месяцев с даты отгрузки
Типоразмеров в таблице	22

Конструкция и особенности

корпус из оцинкованной стали, конструктивно совместим со стандартным рядом воздуховодов;
присоединительные размеры соответствуют типовым сечениям — деталь встаёт в существующую сеть;
по запросу изготавливаем нестандартные размеры, нетиповые исполнения и другую толщину металла;
комплектуется сопутствующими фасонными частями и крепежом под вашу систему.

Обозначение при заказе

355 - 120 - 0,55

Толщина стали t, мм	—
Длина L, мм	—
Диаметр D, мм	—

Габаритный чертёж

Типы исполнения

Типоразмеры

D, мм	L, мм	S, м2	t, мм
100	80	0,03	0,55
125	80	0,04
140	80	0,04
160	80	0,05
180	80	0,05
200	80	0,06
225	80	0,06
250	80	0,07
280	80	0,08
315	80	0,09
355	120	0,14
400	120	0,16	0,7
450	120	0,17
500	120	0,19
560	120	0,22
630	120	0,24
710	120	0,27
800	120	0,31
900	210	0,60
1000	210	0,66	1,0
1120	210	0,74
1250	210	0,83

Важно при заказе и монтаже

Примечание. По специальному заказу возможно изготовление ниппелей и муфт любой длины.
