Кольцо опорно-разгрузочное ХОТПАЙП ОК-РК-Г-ТР

Кольцо опорно-разгрузочное ХОТПАЙП ОК-РК-Г-ТР — кольца для монтажа теплоизоляции и окожушки производства завода ХОТПАЙП (Россия). Кольцо опорно-разгрузочное одинарное из металла с термо-звукоразрывом. Предназначено для монтажа теплоизоляционных конструкций из матов и окожушки на горизонтальных участках трубопроводов в соответствии с СП 61.13330.2012 п.6.24.

Цена — по запросу: зависит от типоразмера и объёма. Пришлём расчёт по заявке — счёт для юрлиц в день обращения.

Где применяется

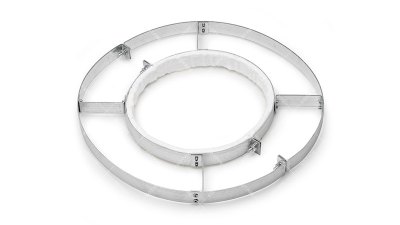

Кольцо имеет лапки, присоединенные к его наружной части и направленные внутрь. Вставки из аэрогеля на внутренней части выполняют функцию термо-звукоразрыва. Кольцо состоит из двух или более сегментов, соединенных болтами. Конструкция из нескольких сегментов обеспечивает усиленную жесткость опоры.

Опорно-разгрузочные кольца из металла продлевают срок службы теплоизоляционных матов. Надежная защита матов от провисания и проминания. Равномерное распределение внешних нагрузок на теплоизоляционный слой.

Особенности

• Кольца опорно-разгрузочные из металла состоят из 2-х и более сегментов, соединяющихся друг с другом с помощью болтов. Эти соединения обеспечивают удобный монтаж и выполняют функцию дополнительных ребер жесткости, усиливающих опорный каркас для окожушки, образуемый кольцами на трубе.
• Установите опорно-разгрузочные кольца на местах стыков матов, не допуская разрывов теплоизоляционного слоя. Смонтируйте минераловатные маты между колец. Затем накройте металлической окожушкой. Частота установки колец рассчитывается с учетом диаметра трубопровода и толщины теплоизоляции.
• На заказ могут быть произведены изделия других размеров.
• Серийный выпуск по ТУ 25.11.23-008-39049991-2023

Как подобрать и смонтировать

• Кольца подбираются по диаметру трубы и толщине изоляции; каркасные Ring держат окожушку над мягкой изоляцией, опорно-разгрузочные ОК — несут вес трубопровода в опорах.
• Шаг установки — по проекту (обычно 1 кольцо на сегмент окожушки); варианты с термо-звукоразрывом ТР — для горячих трубопроводов.

Важно знать

• Окожушка и кольца изготавливаются по ТУ 1470-003-62815391-2015 из металла заявленной толщины — завод подтверждает документами на партию.
• Цены — по прайс-листу завода за минимальный диаметр; расчёт под трассу — по заявке с диаметрами и толщиной изоляции.
• Сертификаты и страницы каталога завода — в документах карточки.

Поставка и подбор

Поставляем продукцию ХОТПАЙП со склада завода: цилиндры и маты — упаковками и паллетами, окожушка и комплектующие — поштучно; отгрузка по всей России. Рассчитаем комплект теплоизоляции по диаметрам и длине трассы, подберём окожушку, кольца и крепёж. Отправить заявку или связаться с инженером.
